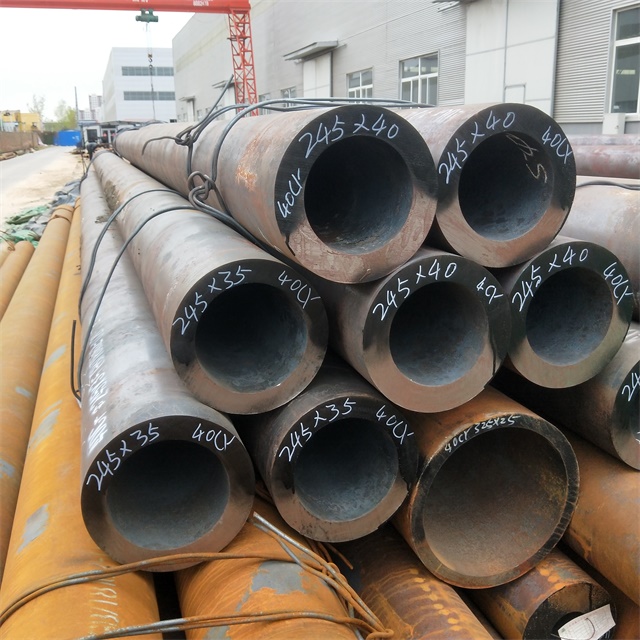

西安40Cr厚壁无缝钢管是一种广泛应用于机械制造、石油化工等领域的高强度合金钢管。以下是具体介绍：
- 化学成分：主要包含碳(C)0.37%~0.44%、铬(Cr)0.80%~1.10%、锰(Mn)0.50%~0.80%、硅(Si)0.17%~0.37%等元素。铬元素的加入可提高钢的淬透性和耐磨性，增强抗腐蚀能力。
- 力学性能：经过适当热处理后，屈服强度(σs)通常在785MPa以上，抗拉强度(σb)可达980MPa以上，具有较高的强度，能承受较大载荷和冲击。同时，淬火和回火处理可提升其韧性，防止脆性断裂，还具有良好的疲劳强度，能承受长期循环载荷不易疲劳断裂。
- 加工性能：切削性能良好，可通过车削、铣削等常规方法加工，表面质量较高。焊接性能较好，但焊接时需注意预热和焊后热处理，以防焊接裂纹，常用手工电弧焊、气体保护焊等焊接方法。此外，其热处理性能良好，通过正火、淬火、回火等工艺可显著提高硬度和强度。
- 耐腐蚀性：因含有铬元素，在氧化性环境中具有一定耐腐蚀性。但在强酸、强碱等腐蚀性环境中，耐腐蚀性相对较差，通常需通过镀锌、涂漆等表面处理来提高耐腐蚀性能。
- 应用领域：在机械制造领域，常用于制造齿轮、轴类、连杆等高强度零件;在石油化工行业，可用于制造高压管道、阀门等设备;在航空航天领域，可用于制造飞机发动机零件、起落架等;在电力行业，可用于制造高压锅炉管、汽轮机叶片等高温高压环境下的部件。
- 热处理工艺：正火温度通常为850℃~870℃，可细化晶粒，改善力学性能和加工性能。淬火温度一般为840℃~860℃，淬火介质为油或水，能显著提高硬度和强度。回火温度通常为500℃~600℃，可消除淬火内应力，提高韧性和塑性。
